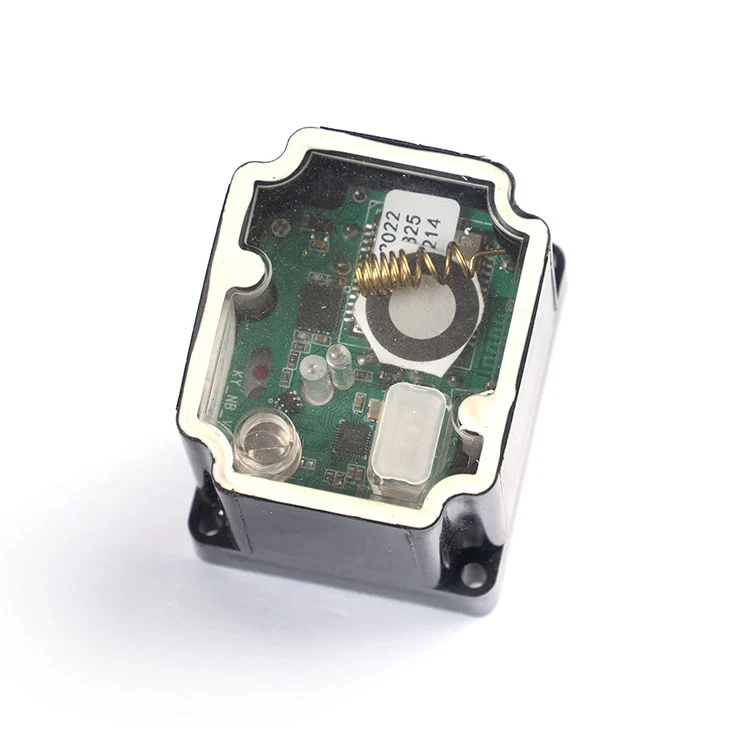

Penggerak Modular Meter Air 3.6V untuk meter air pintar DN15–DN25.
3.6V DC · 2.5–5V boleh dikendalikan · dwi pengurangan: 2400:1 untuk DN15–DN20, 3700:1 untuk DN25 · ≥1.8–2.7 N·m tork · ≤25 mA arus kendalian · 450 mA pemutar berkunci semasa buka · ≥1.8–2.7 N·m arus operasi · 450 mA pemutar berkunci semasa buka · ≤6.
Penyambung 4P jenis PH dengan 6 wayar (4 isyarat + 2 kuasa). Direka untuk platform meter pintar modular berkuasa bateri.
Kabel OEM, penyambung dan penyesuaian penjenamaan. MOQ dan masa utama disahkan pada sebut harga.Hantar spesifikasi platform meter anda untuk sebut harga yang sepadan.
Jika anda mendapatkan penggerak modular untuk platform meter air pintar, soalan kelulusan boleh diramalkan: adakah nisbah pengurangan sepadan dengan saiz injap, adakah tork akan menahan injap lama dan adakah penyambung dan definisi wayar sepadan dengan papan meter anda tanpa kerja semula? Penggerak modular 3.6V ini dibina di sekeliling tiga kekangan tersebut.
Kaiye telah mengeluarkan penggerak meter air sejak penggunaan awal pemeteran pintar, dengan kapasiti penggerak tahunan sebanyak10 juta setdan lebih daripada 30 tahun pengalaman pengeluaran perkakasan dan injap kawalan. Penggerak modular ini adalah sebahagian daripada platform yang terbukti volum itu—yang direkayasa untuk penyepaduan OEM, konsistensi kelompok dan masa petunjuk yang boleh diramal.
Di bawah anda akan menemui pemilihan dwi nisbah, parameter kerja, pendawaian dan logik penyambung, had perolehan dan soalan teknikal yang akan ditanya oleh pasukan kejuruteraan anda sebelum meluluskan sampel.
Kebanyakan isu penyepaduan modular-penggerak tidak datang daripada motor. Ia datang daripada memilih nisbah pengurangan yang salah untuk saiz injap, cabutan semasa mengalirkan pek bateri lebih cepat daripada yang dijangkakan, atau definisi penyambung dan wayar yang tidak sepadan dengan papan meter. Penggerak ini menangani tiga titik kegagalan tersebut secara langsung.
Jadual di bawah menggambarkan konfigurasi penggerak modular standard. Di mana platform meter anda beroperasi pada voltan, lengkung tork atau konvensyen penyambung yang berbeza, parameter ini boleh disesuaikan semasa semakan OEM.
| Parameter | Nilai Standard | Nota Perolehan |
|---|---|---|
| Voltan Ternilai | 3.6 V DC | Sahkan keserasian dengan pek bateri meter |
| Julat Voltan Boleh Dikendali | 2.5–5 V DC | Voltan yang lebih tinggi dalam julat memberikan tork yang lebih besar tetapi memendekkan jangka hayat |
| Arus Operasi | ≤25 mA | Bajet untuk arus puncak semasa perjalanan injap, bukan sahaja siap sedia |
| Arus pemutar berkunci | 450 mA | Berguna untuk saiz litar pemandu dan perlindungan |
| Nisbah Pengurangan | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Padankan nisbah pengurangan kepada saiz injap; jangan gunakan 2400:1 pada DN25 |
| Tork Keluaran | ≥1.8 N·m (2400:1) ≥2.7 N·m (3700:1) |
Sahkan terhadap tork tempat duduk injap dan saiz paip |
| Masa Buka/Tutup | ≤10 s (2400:1) ≤16 s (3700:1) |
Buka-ke-tutup atau dekat-ke-buka pada voltan terkadar |
| Penilaian Kalis Air | IP67 | Sesuai untuk kandang meter yang lembap, mudah percikan dan luar |
| Penyambung | Jenis PH, 4P dengan 6 wayar | 4 talian isyarat + 2 wayar kuasa; sahkan definisi wayar terhadap lembaran data |
Jika papan meter anda menggunakan penyambung yang berbeza atau menjangkakan definisi wayar yang berbeza, pasukan kejuruteraan Kaiye boleh menyemak abah-abah dan mencadangkan konfigurasi yang dipadankan daripada memaksa palam standard ke dalam papan yang tidak serasi.
Untuk platform meter modular, penggerak hanya sesuai dengan papan meter, batang injap dan penutup. Penggerak ini menggunakan penyambung 4P jenis PH dengan 6 wayar: 4 talian isyarat ditambah 2 wayar kuasa. Palam bertujuan untuk diletakkan terus ke papan meter dan bukannya berwayar keras.
Pendawaian kuasa.Pasangan kuasa menyuap pemacu motor. Litar pemacu hendaklah bersaiz untuk arus pemutar terkunci sebanyak 450 mA, walaupun semasa operasi normal ialah ≤25 mA, kerana tempat duduk injap boleh meminta arus yang lebih tinggi secara ringkas. Perlindungan kekutuban songsang pada papan meter disyorkan jika penggerak boleh diganti medan.
Pendawaian isyarat.4 talian isyarat membawa kawalan buka/tutup dan maklum balas kedudukan. Litar ini harus dianggap sebagai input kawalan, bukan talian kuasa, dan harus kekal bebas daripada modul komunikasi supaya kegagalan komunikasi tidak melumpuhkan kawalan injap.
Definisi wayar.Dokumentasi produk semasa menunjukkan 6 wayar tetapi definisi warna mesti disahkan terhadap lembaran data sebenar sebelum pengeluaran. Pembeli harus meminta gambarajah pendawaian akhir dan pinout sebelum kelulusan sampel.
Antara muka pemasangan.Penggerak direka bentuk di sekeliling batang injap dan corak pelekap yang digunakan pada badan injap meter pintar modular DN15–DN25. Sebelum keluaran volum, pembeli hendaklah mengesahkan segi empat sama batang, jarak lubang pelekap dan orientasi penggerak di dalam perumahan meter. Kaiye boleh membekalkan sampel untuk pemeriksaan kesesuaian mekanikal sebelum pesanan pengeluaran dibuat.
Jika anda juga mendapatkan perumah meter atau pemasangan injap lengkap, penggerak boleh disemak bersama dengancangkerang meter airdan badan injap untuk mengurangkan ketidakpadanan antara muka semasa pemasangan.
Penggerak diletakkan untuk platform meter pintar modular di mana operasi berkuasa bateri, cabutan arus rendah dan penyambung pemalam lebih penting daripada penggerak berkelajuan tinggi. Aplikasi volum biasa termasuk:
Oleh kerana penggerak adalah sebahagian daripada platform komponen meter air Kaiye yang lebih luas, pembeli yang mendapatkan pelbagai komponen boleh menyatukan kelayakan dan logistik. Jika projek anda juga memerlukan komunikasi wayarles pada tahap meter, penggerak direka untuk berfungsi bersama Kaiyemeter air tanpa wayarplatform. Anda juga boleh menyemak sepenuhnyajulat penggerak meter airuntuk model yang berkaitan.
Bagi pembeli B2B, "pengilang" hendaklah bermaksud kawalan proses, bukan hanya sebuah syarikat perdagangan dengan katalog. Kaiye mengendalikan sistem kualiti ISO 9001, menjalankan pengeluaran automatik untuk pemasangan penggerak, dan telah menghasilkan penggerak meter air selama lebih daripada dua dekad. Penggerak modular ini mendapat manfaat daripada pangkalan pengeluaran itu dalam tiga cara konkrit:
Konsistensi kelompok.Gear dimesin mengikut dimensi terkawal. Pemasangan automatik mengurangkan variasi unit-ke-unit dalam jaringan gear, output tork dan masa tindak balas—kritikal apabila anda memasang beribu-ribu penggerak merentas projek utiliti.
Pemeriksaan masuk dan ujian akhir.Pengeluaran standard termasuk pemeriksaan berfungsi untuk cabutan semasa, masa tindak balas dan perjalanan injap. Pembeli boleh meminta protokol pemeriksaan dan pelan pensampelan sebelum membuat pesanan volum.
Kebolehkesanan.Kod model, kumpulan pengeluaran dan rekod ujian disimpan supaya jika isu medan muncul, populasi yang terjejas boleh diasingkan daripada menganggap setiap penggerak dalam projek sebagai suspek. Untuk maklumat lanjut tentang asas pengeluaran dan sistem kualiti Kaiye, lihatprofil syarikat dan gambaran keseluruhan pembuatan.
Penggerak modular tersedia sebagai unit standard, tetapi standard tidak bermakna tetap. Untuk pembeli OEM dan projek, item berikut biasanya disesuaikan selepas semakan teknikal:
Kabel dan penyambung.Panjang kabel, tolok wayar, kod warna dan jenis penyambung boleh ditentukan untuk dipadankan dengan perumah meter dan lekapan pemasangan anda.
Definisi wayar dan logik kawalan.Pemetaan isyarat buka/tutup dan kekutuban kuasa boleh diselaraskan dengan papan meter anda.
Nisbah pengurangan.Jika saiz injap anda berada di luar DN15–DN25, atau tork tempat duduk adalah luar biasa, nisbah gear alternatif atau peringkat motor mungkin lebih sesuai daripada konfigurasi 2400:1 atau 3700:1 standard.
Penjenamaan dan pembungkusan.Penandaan label peribadi, pembungkusan neutral dan pelabelan khusus projek tersedia untuk pesanan volum.
MOQ biasa dan masa utama disahkan pada sebut harga. Penghantaran standard biasanya 15–30 hari selepas PO dan pengesahan sampel, bergantung pada kuantiti pesanan dan ketersediaan komponen.
Apakah spesifikasi meter air pintar yang sesuai untuk penggerak modular?
Penggerak direka untuk meter air pintar DN15–DN25. Gunakan pengurangan 2400:1 untuk meter DN15 dan DN20, dan pengurangan 3700:1 untuk meter DN25, sepadan dengan keperluan kawalan injap setiap kaliber.
Apakah kelebihan arus kendalian rendah (≤25 mA)?
Arus pengendalian yang rendah mengurangkan penggunaan kuasa untuk meter berkuasa bateri, memanjangkan kitaran penggantian bateri, dan mengurangkan haba dan bunyi semasa operasi.
Apakah konfigurasi penyambung dan pendawaian?
Penggerak menggunakan penyambung 4P jenis PH dengan 6 wayar: 4 talian isyarat ditambah 2 wayar kuasa. Sahkan definisi warna wayar yang tepat terhadap lembaran data produk sebenar sebelum membuat pesanan.
Bolehkah kabel, penyambung atau penjenamaan disesuaikan?
ya. Panjang kabel, tolok wayar, kod warna, jenis penyambung dan penandaan label peribadi boleh ditentukan untuk pesanan volum.
Apakah masa penghantaran untuk pesanan biasa?
Masa penghantaran biasanya 15–30 hari, dan boleh menjadi lebih pendek atau lebih lama berdasarkan tempoh model dan kuantiti pesanan.
